Motor não incluso!
O sistema MAXPlanetary é um redutor planetário modular baseado em cartucho projetado do zero para motores da classe NEO. O design do MAXPlanetary foi cuidadosamente otimizado para fornecer densidade de torque inexistente na FRC até agora.

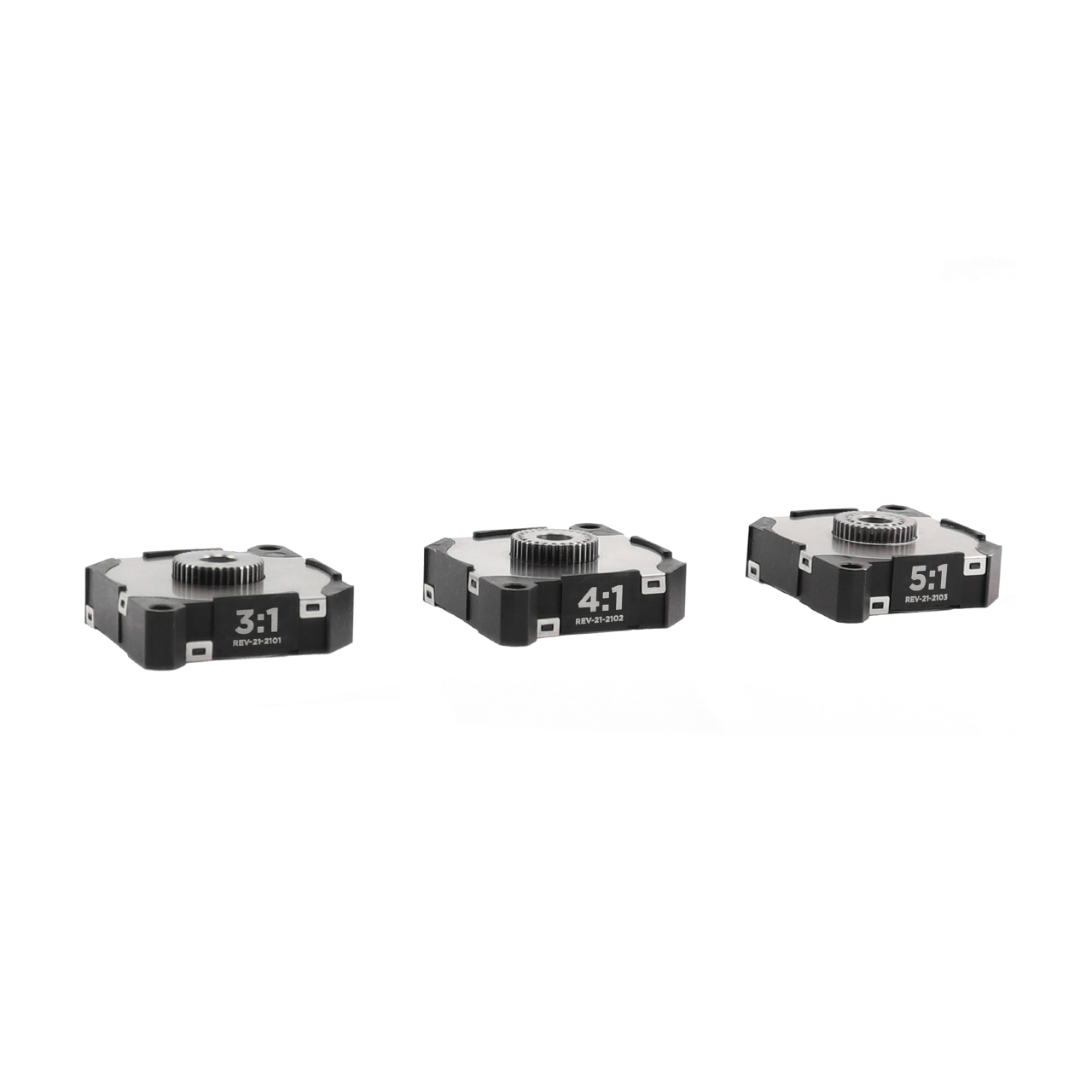

O sistema MAXPlanetary é pensado para uso com motores NEO Vortex, Motores NEO 1.0 e 2.0, Kraken X60 (requer adaptador) e X44 (requer kit de adaptação), e CIM. Ele também oferece suporte para motores NEO 550 e motores 775 como os RedLine da AndyMark. Projetado para simplificar e acelerar a iteração e ajuste de designs, o Sistema MAXPlanetary consiste de cartuchos lubrificados que permitem mudança de redução de engrenagem com facilidade e agilidade. Usuários podem configurar uma planetária de apenas um estágio usando uma das 4 opções de cartucho, ou combiná-las para construir reduções maiores, e pode utilizar o eixo hexagonal 0,5″ incluso ou qualquer outro que seja mais adequado para a situação. A caixa de redução também oferece acoplagem frontal e lateral, adicionando mais flexibilidade ao design de seu robô.
Especificações:
- Dimensões:
- Sem estágios: 1,5″
- 1 estágio: 2″
- 2 estágios: 2,5″
- 3 estágios: 3″
- Altura: 2″
- Largura: 2,438″
- Peso:
- Kit base (sem eixo): 261g
- Cartucho 3:1: 155g
- Cartucho 4:1: 133g
- Cartucho 5:1: 138g
- Cartucho 9:1: 122g
- Eixo de saída 3″: 27g
- Passo da engrenagem: 0,65 MOD
- Ângulo de pressão: 20°
- Dentes da engrenagem planetária: 72
- Capacidade de carga
- Cartucho 3:1: Testado até 290Nm, sem falha
- Cartucho 4:1: Falha à 270Nm
- Cartucho 5:1: Falha à 240Nm
- Cartucho 9:1: Falha à 180Nm
- Eixo de saída 3″: Falha à 250Nm
NOTA: A carga em balanço (lateral) no eixo de saída exerce pressão adicional na caixa de redução e reduz o torque que ela pode suportar. Além disso, cargas de impacto podem causar a falha da caixa de redução mesmo quando o torque geral ainda está dentro dos limites permitidos.
Conteúdo do kit:
- x1 Adaptador de saída 0,5″
- x1 Estágio universal de entrada
- x1 Conjunto de hardware MAXPlanetary
- x1 Conjunto de entrada, eixo redondo chaveado 8mm
- x1 Eixo de saída, hexagonal 0,5″, 3″ de comprimento
Os cartuchos inclusos dependem da redução escolhida.
