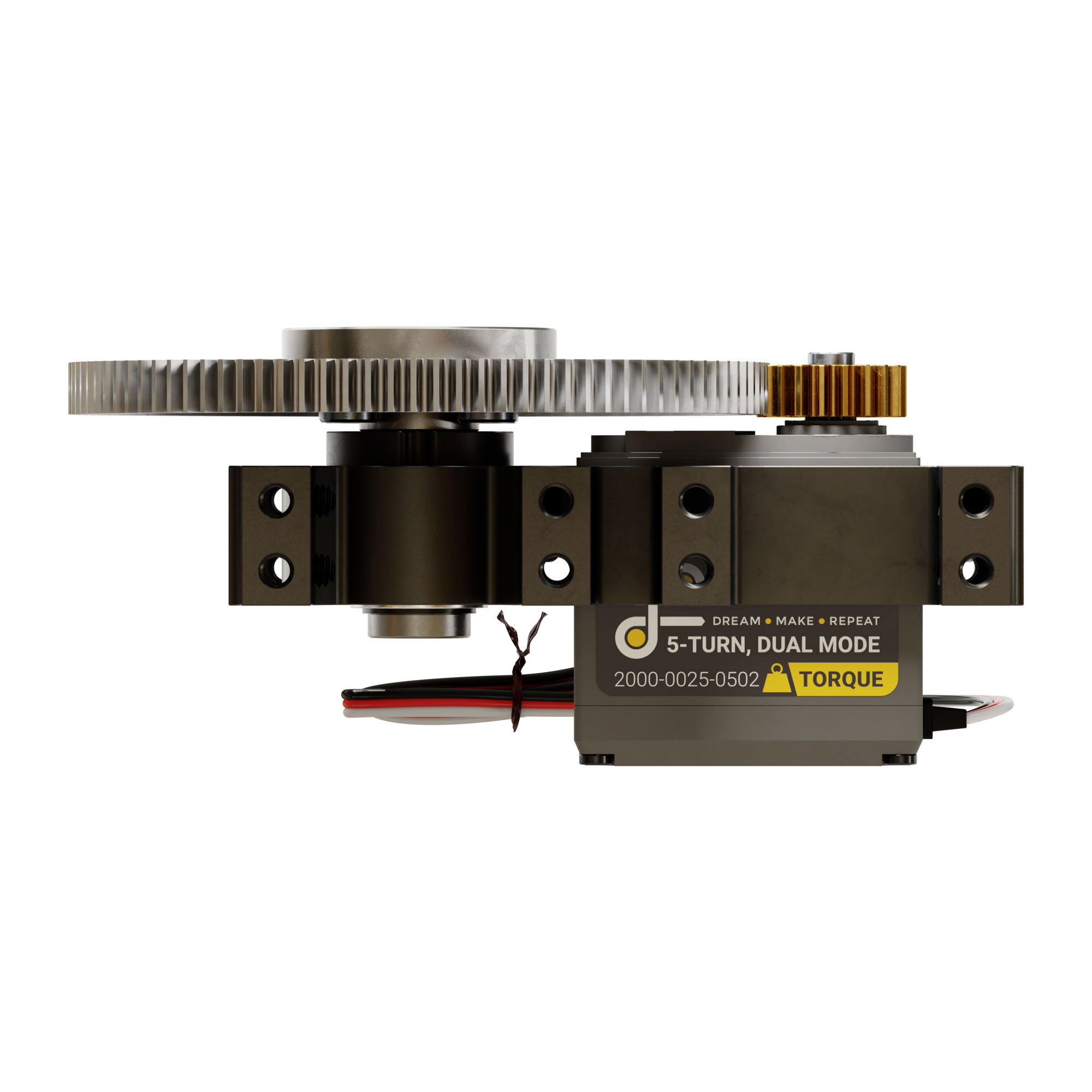

A caixa de redução para servo Stingray-5 é feita para uso com o 2000 Series 5-Turn, Dual Mode Servo, Torque. A caixa introduz uma relação de engrenagem externa 2:1 para diminuir o alcance de um servo, aumentando tanto o torque quanto a precisão. Ela vem pré-montada, com o servo incluso, e pronta para instalação em quaisquer aplicações!
Ter o servo acoplado à caixa de redução isola a carga à um eixo de aço suportado por dois rolamentos para proteger o servo de quaisquer cargas axiais. A caixa de redução abre todo um mundo de possibilidades de montagem devido aos furos roscados M4 de cada lado, providenciando compatibilidade com diversos outros componentes. O hub no topo da caixa de redução também providencia mais furos roscados, mas você pode optar por fixar hardware M4 e espaçadores diretamente na engrenagem de saída de alumínio. O furo para Eixos REX 8mm pode ser usado tanto para um eixo apropriado quanto para passar um cabo ou fio.
Por padrão, a caixa de redução vem no modo de feedback, onde o sinal controla a posição. Com o uso de um Programador de servo, ele pode ser trocado para o modo contínuo, onde o sinal controla apenas a direção e velocidade da rotação do servo.
Especificações:
- Peso: 219g
- Redução: 5:1
- Faixa de tensão: 4,8V – 8,4V
- Velocidade sem carga (4,8V): 1,25 seg/60° (8RPM)
- Velocidade sem carga (6V): 1 seg/60° (10RPM)
- Velocidade sem carga (7,4V): 0,83 seg/60° (12RPM)
- Torque de parada (4,8V): 86 kg-cm (1200 oz-pol)
- Torque de parada (6V): 108 kg-cm (1500 oz-pol)
- Torque de parada (7,4V): 126 kg-cm (1750 oz-pol)
- Corrente sem carga (4,8V): 150mA
- Corrente sem carga (6V): 160mA
- Corrente sem carga (7,4V): 200mA
- Corrente de parada (4,8V): 2000mA
- Corrente de parada (6V): 2500mA
- Corrente de parada (7,4V): 3000mA
- Faixa de PWM máxima: 500-2500µseg
- Viagem por µseg: 0,18°/µseg
- Amplitude de pulso: 3-5V
- Direção com sinal PWM crescente: Sentido anti-horário
- Largura de zona morta: 4µseg
- Tipo de motor: Escovado, corrente contínua
- Comprimento do cabo: 300mm
- Bitola do cabo: 22AWG
- Tipo de conector: Conector para servo 3-Pos TJC8, MH-FC
