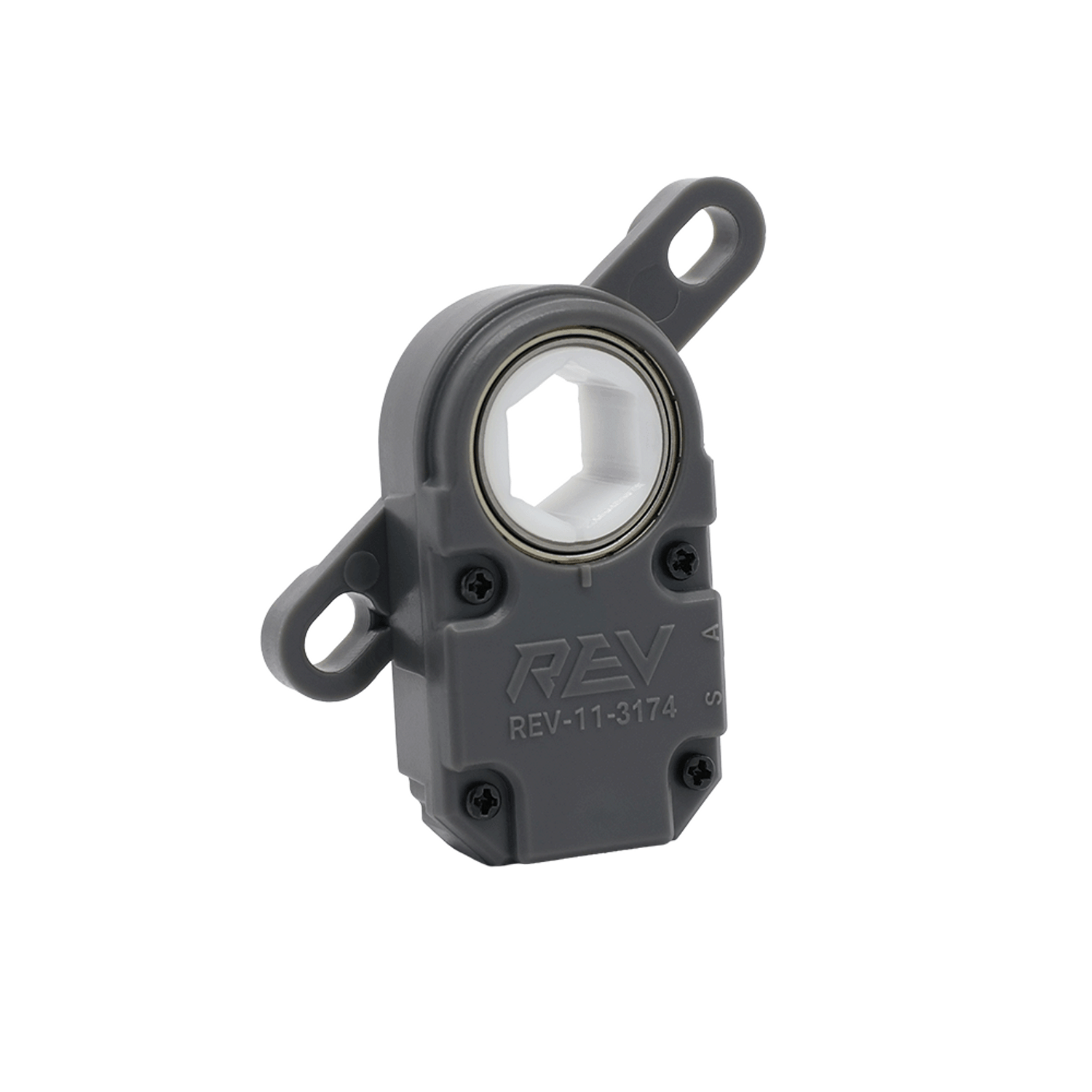

Encoder Through Bore V2

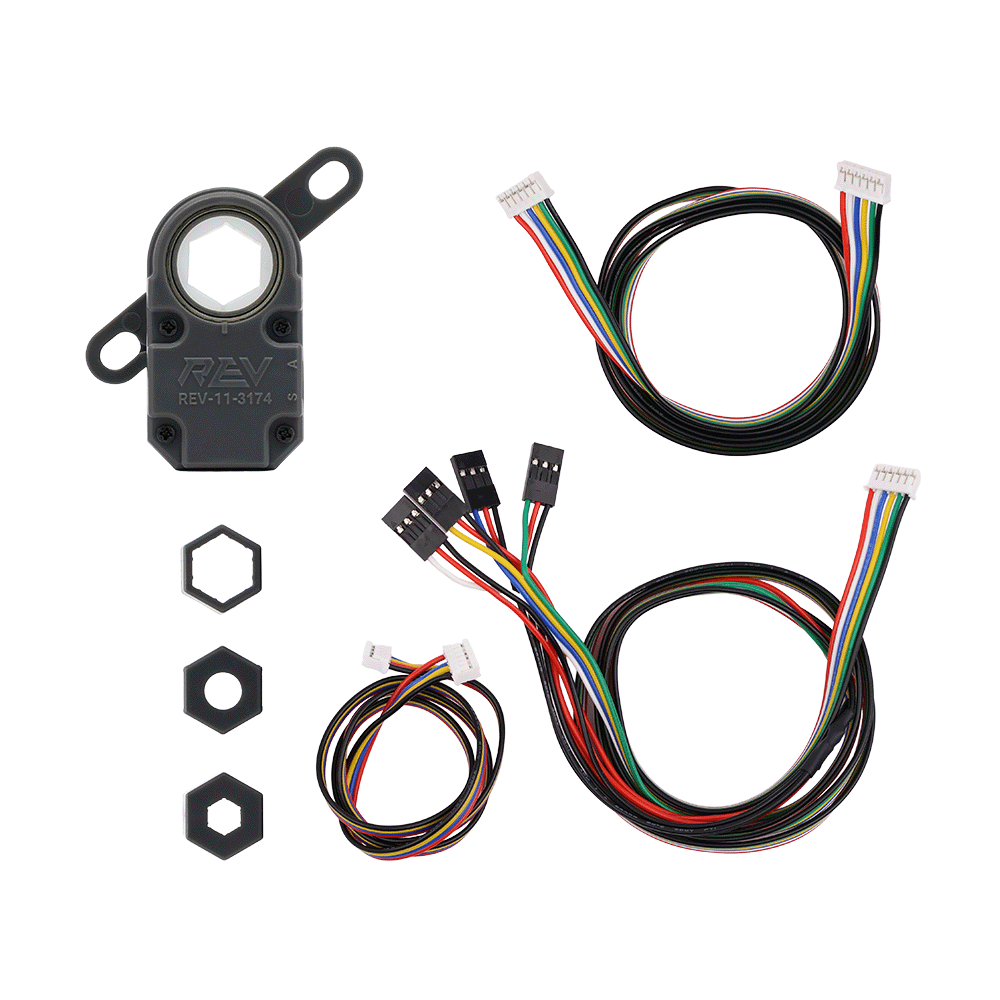

O Encoder REV Óptico Through Bore V2 oferece medição de posição de eixo precisa e confiável com saída incremental (quadratura ABI) ou absoluta (largura de pulso). Seu eixo passante 0,5″ se acopla facilmente em mecanismos comuns de FTC e FRC, e os insertes inclusos permitem adaptação rápida para eixos hexagonais 0,375″ e 5mm, ou para eixo redondo 0,25″.

O Encoder REV Óptico Through Bore V2 entrega maior precisão de medida – até ±0,5° – enquanto mantém performance forte em ambientes onde poeira ou detritos podem afetar encoders ópticos.

Funções:

• Encoder magnético incremental e absoluto
  • Saídas de quadratura: A, B e Index
  • Saída de largura de pulso absoluta
  • Utiliza um sensor MPS MA600 em uma configuração magnética no eixo
• Posição zero calibrada de fábrica:
  • Posição zero calibrada de fábrica alinhada ao canal da case
• Design de furo passante para acoplagem direta a um eixo hexagonal 0,5″:

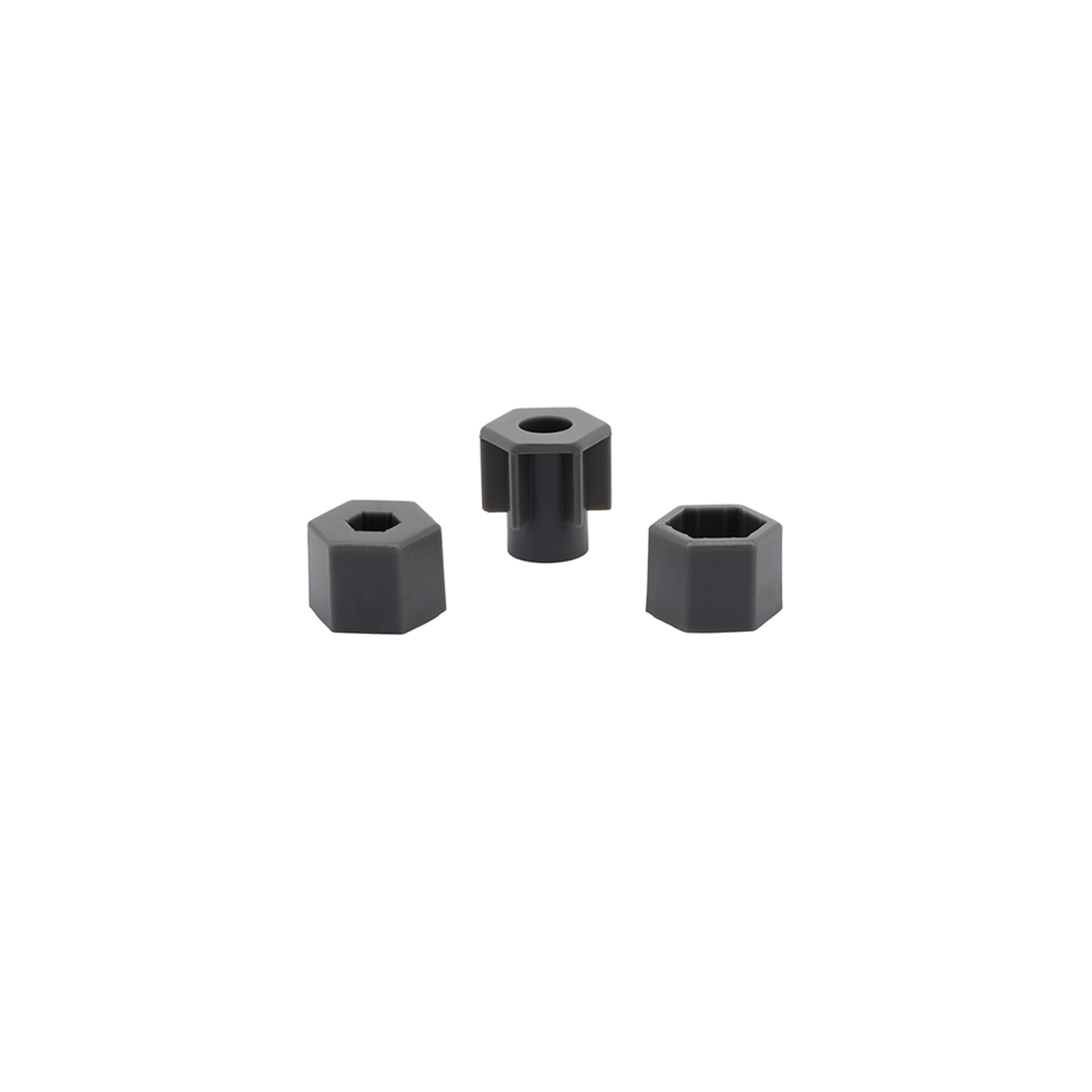

  • Facilmente acoplável a qualquer eixo menor com os adaptadores inclusos:
    • Hexagonal 0,5″
    • Hexagonal 0,375″
    • Hexagonal 5mm
    • Redondo 0,25″
• Furos de montagem:
  • Espaçamento de furo compatível com o resto do sistema REV ION

Especificações:

• Tensão de entrada: 3,3V – 5V
• Nível lógico: 3,3V (tolerante a 5V
• Precisão: ±0,5 graus
• Saída incremental:
  • Resolução de quadratura:
    • 2048 ciclos por revolução
    • 8192 contagens por revolução
  • Largura de pulso index: 0,04°
• Saída PWM absoluta:
  • Período de saída: 1000μs
  • Frequência de saída: 1kHz
  • Pulso mínimo (0°): 3,884μs
  • Pulso máximo (360°): 998,06μs
  • Resolução de pulso: 12-bit
• Conector: JST-PH 6 pinos
• Velocidade de rotação máxima: 10000RPM
• Furos de acoplagem: #10
• Pesos (por eixo):
  • Hexagonal 0,5″: 23g
  • Hexagonal 0,375″: 23,5g
  • Hexagonal 5mm: 24g
  • Redondo 0,25″: 24g

Documentação:

• CAD
  • .step
  • Onshape
• Detalhamento
• Guia de usuário
