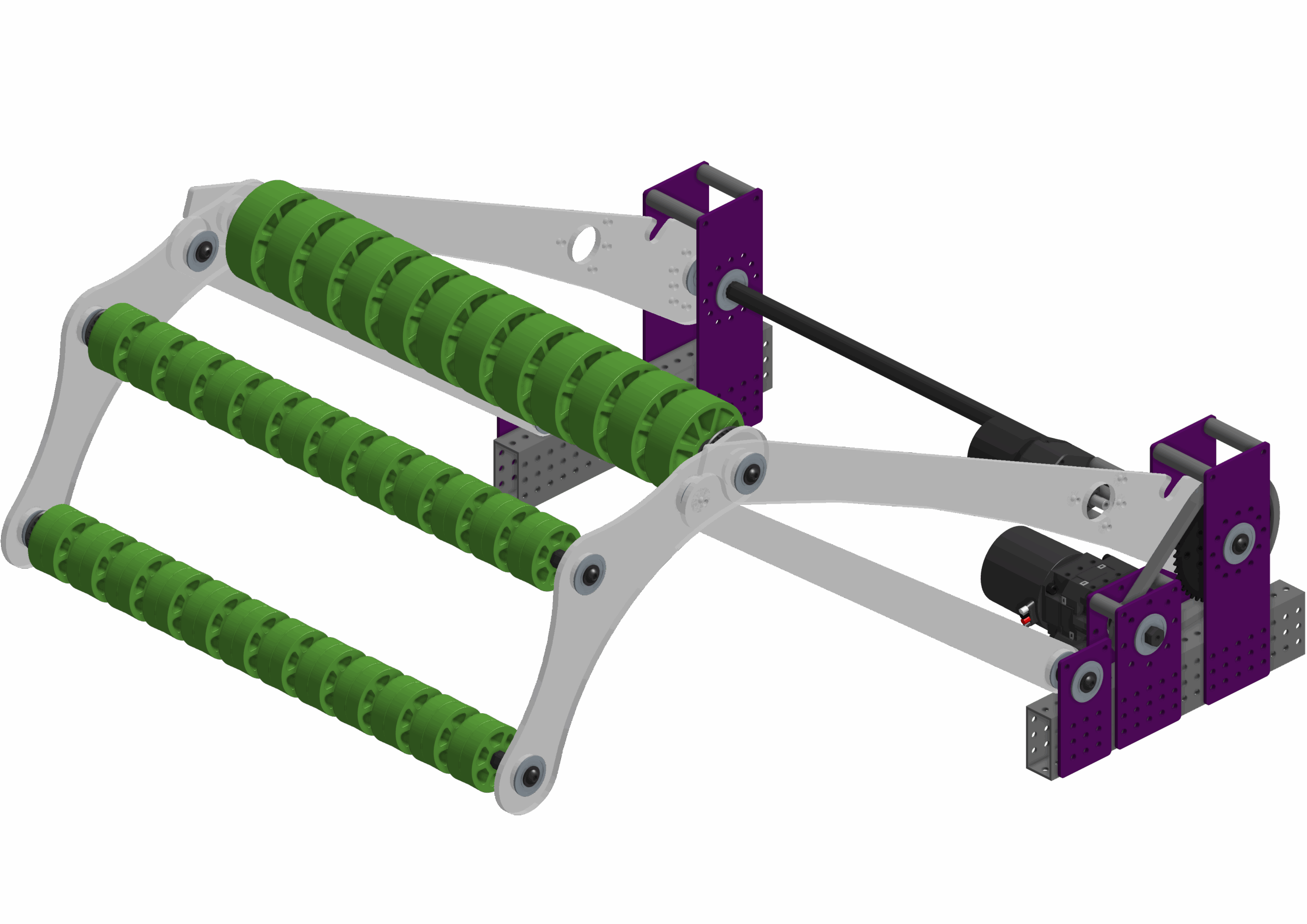

Construa mecanismos com agilidade usando o Forja Master Kit. Desenvolvido para acelerar seus processos desde a fase de prototipação até a montagem final dos seus mecanismos. O kit inclui ferramentas, fixadores e estruturas tubulares com furações padronizadas que facilitam a montagem e reconfiguração dos sistemas. Além disso, acompanha chapas de policarbonato para cortes personalizados, permitindo criar peças sob medida para atender às necessidades específicas de cada projeto. Compatível com gussets e brackets do próprio kit e a maioria dos componentes americanos, é a solução ideal para quem busca velocidade e flexibilidade na construção de mecanismos para robótica.
Conteúdo do Kit:
Estruturas |
|||||
| SKU | Nome | Qnt. | .step | Onshape | Desenho Técnico |
| 11038902 | Tubo 2×1″ com padrão de perfuração em 4 faces – 20″ de comprimento | x8 | Link | Link | Link |
| 11038903 | Tubo 2×1″ com padrão de perfuração em 4 faces – 36″ de comprimento | x6 | Link | Link | Link |
| 11038904 | Tubo 1″x1″x2mm com padrão de perfuração em 4 faces – 20″ de comprimento | x8 | Link | Link | Link |
| 11038905 | Tubo 1″x1″x2mm com padrão de perfuração em 4 faces – 36″ de comprimento | x6 | Link | Link | Link |
| 11901808 | Chapa Policarbonato 800 x 500 x 3mm | x2 | Link | Link | Link |
| 11901807 | Chapa Policarbonato 800 x 500 x 5mm | x2 | Link | Link | Link |
| 11042700 | Espaçador 5mm x 1″ | x20 | Link | Link | Link |
| 11042800 | Espaçador 5mm x 2″ | x20 | Link | Link | Link |
Suportes em Ângulo |
|||||
| SKU | Nome | Qnt. | .step | Onshape | Desenho Técnico |
| 11042207 | Gusset 30 graus | x10 | Link | Link | Link |
| 11042208 | Gusset 45 graus | x10 | Link | Link | Link |
| 11042209 | Gusset 60 graus | x10 | Link | Link | Link |
| 11042210 | Gusset 90 graus | x30 | Link | Link | Link |
| 11042204 | Gusset 120 graus | x10 | Link | Link | Link |
| 11042205 | Gusset 135 graus | x10 | Link | Link | Link |
| 11042206 | Gusset 150 graus | x10 | Link | Link | Link |
| 11042212 | Gusset T | x30 | Link | Link | Link |
| 11042220 | Gusset Lateral | x10 | Link | Link | Link |
Suportes de Movimento |
|||||
| SKU | Nome | Qnt. | .step | Onshape | Desenho Técnico |
| 11042218 | Gusset Motor Mount L | x10 | Link | Link | Link |
| 11042224 | Gusset Motor Mount S | x10 | Link | Link | Link |
| 11042216 | Gusset Externa, rolamento 1,125″ DE | x6 | Link | Link | Link |
| 11042217 | Gusset Interna, rolamento 1,125″ DE | x10 | Link | Link | Link |
| 11042214 | Gusset para Coroa até 3″ | x2 | Link | Link | Link |
| 11042215 | Gusset para Coroa até 5″ | x2 | Link | Link | Link |
| 11042221 | Gusset End | x12 | Link | Link | Link |
Suportes Dobrados |
|||||
| SKU | Nome | Qnt. | .step | Onshape | Desenho Técnico |
| 11042203 | Bracket Micro T | x20 | Link | Link | Link |
| 11042201 | Bracket 90 graus, perfil externo 2×1″ | x10 | Link | Link | Link |
| 11042223 | Bracket Offset Mount | x6 | Link | Link | Link |
Hardware |
||
| SKU | Nome | Qnt. |
| 11033404 | Parafuso M5 x 16mm, Allen C. Abaulada | x200 |
| 11033405 | Parafuso M5 x 40mm, Allen C. Cilíndrica | x200 |
| 11033400 | Parafuso M5 x 65mm, Allen C. Cilíndrica | x100 |
| 11042000 | Arruela de Pressão M5 | x100 |
| 11042100 | Arruela Lisa M5 | x100 |
| 11033500 | Porca M5 autotravante | x100 |
| 11033501 | Porca M5 | x100 |
| 11042500 | Rebite Rosca M5 | x100 |
| 11042400 | Rebite 4,8 x 12 | x500 |
| 11001800 | 1/2 in. Hex ID 1.125 in. OD Shielded Flanged Bearing (FR8ZZ-HexHD) | x24 |
| 11002003 | Eixo Hexagonal 0,5″ UltraHex | x3 |
Ferramentas |
|||||
| SKU | Nome | Qnt. | |||
| 11901719 | Rebitadeira SATA | x2 | |||
| 11032000 | Trava-rosca Tekbond 115 | x2 | |||
| 11042600 | Broca 7mm | x2 | |||
| 11043000 | Chave Hexagonal Sextavado Cabo T 3mm | x2 | |||
| 11043001 | Chave Hexagonal Sextavado Cabo T 4mm | x2 | |||
| 11043002 | Chave Canhão 8mm | x1 | |||
| 11043004 | Chave Combinada 8mm com Catraca | x2 | |||
| 11020001 | Broca 5mm | x2 | |||
| 11052200 | Soquete para parafusadeira 8mm magnética | x2 | |||
| 11023600 | Caixa Organizadora Stanley Grande | x2 | |||
| 11023601 | Maleta para Ferramentas Stanley | x1 | |||
| 11042300 | Rebitadeira De Rosca Manual | x1 | |||
