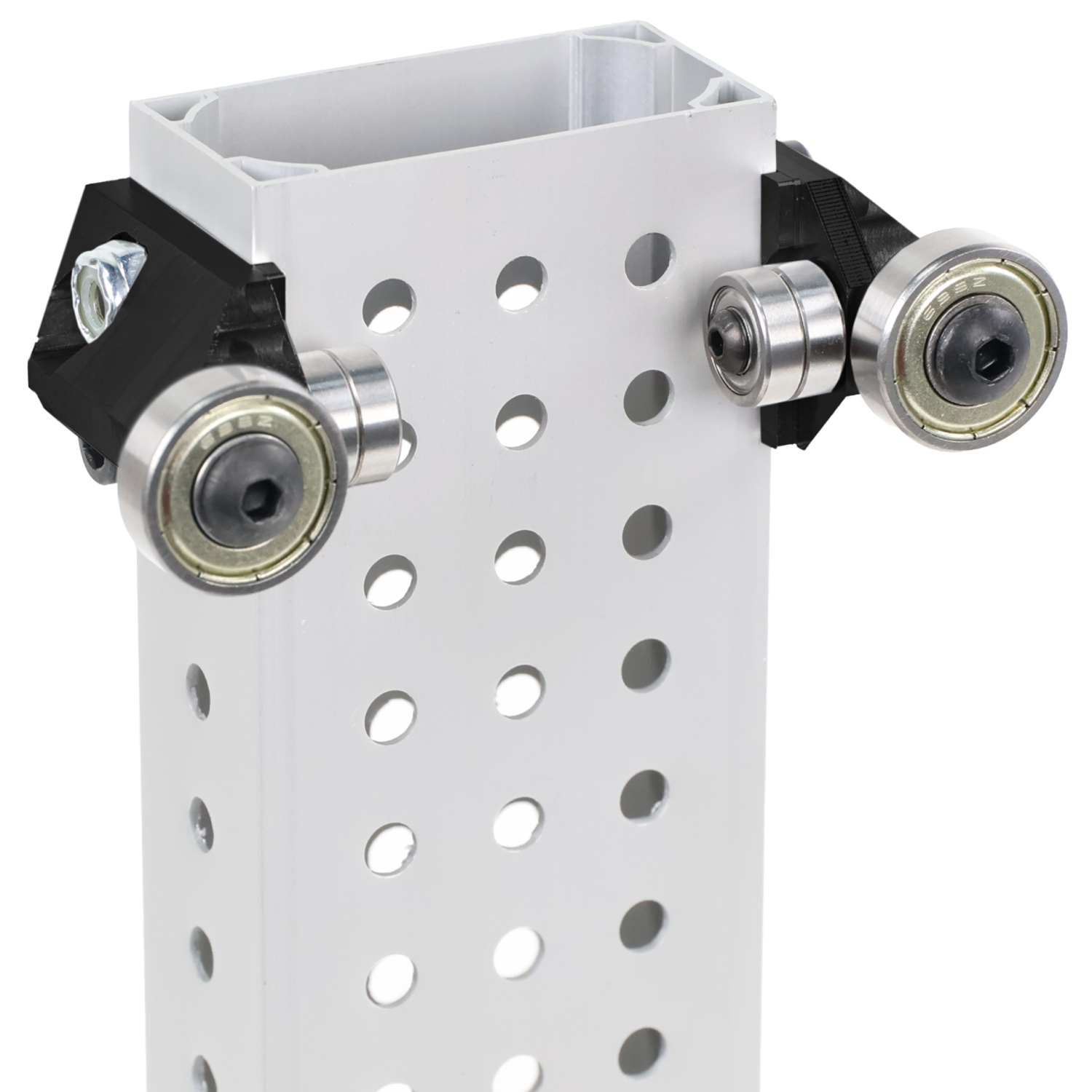

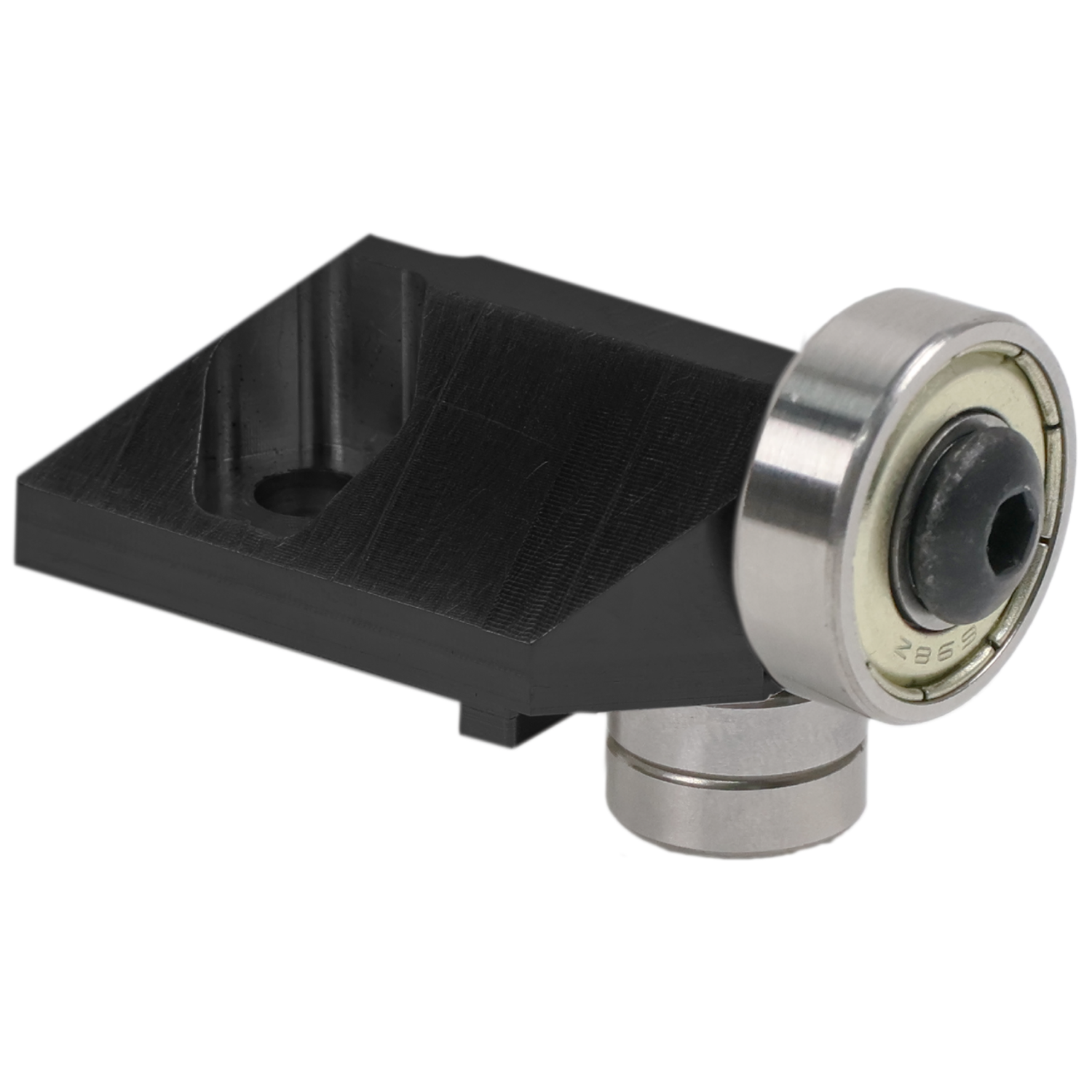

O Bloco de rolamento com fixação para elevadores da REV melhora o design dos antigos blocos de elevador da REV. Se afixando aos lados de tubos com furação padrão, ele permite acoplagem versátil e compatível com diversos componentes de estruturação.
Ele contém espaços para adição de porcas de aço, caso as porcas de alumínio inclusas se desgastem, ou se acesso para cabeças de parafuso no mesmo lado for necessário. Adicionando apenas 0,5″ de espessura às laterais do tubo, ele oferece uma solução compacta para movimentação linear. O padrão de furação contém dois furos adicionais para reduzir entortamento com o tempo. Com rolamentos maiores, e dois rolamentos nas áreas de contato com faces, o bloco têm alta capacidade de carga dinâmica, o tornando uma opção robusta para equipes incorporando partes customizadas ou maximizando a rigidez.
Funções:
- Espaços para porcas para manutenção e montagem fáceis
- Forma compacta em comparação a outros blocos de rolamento, melhorando a rigidez
- Contém lacunas para prevenir desalinhamento
- Padrão de furação pensado para permitir acoplagem fácil sem necessidade de modificação de tubos na maioria dos casos
- Capacidade de carga quase duplicada em comparação aos antigos designs da REV
- 2 rolamentos por bloco fazendo contato com faces
Conteúdos do kit:
- x2 Blocos de rolamento Traváveis
- x2 Rolamentos 698ZZ, 8mm DI, 6mm DE
- x2 Rolamentos 126ZZ, 6mm DI, 112mm DE
- x2 Rolamentos 604ZZ, 4mm DI, 12mm DE
- x2 Parafusos #10-32 0,375″ comprimento, cabeça abaulada
- x2 Parafusos 3 x 0,5 x 10mm, cabeça abaulada
Especificações:
- Material do Corpo: Alumínio 6061, anodizado preto
- Furos de montagem: Tolerância #10 espelhada e furos roscados #10-32 com espaços para porcas
- Peso (Um bloco, montado): 33g
Documentação:
- CAD
- Detalhamento
