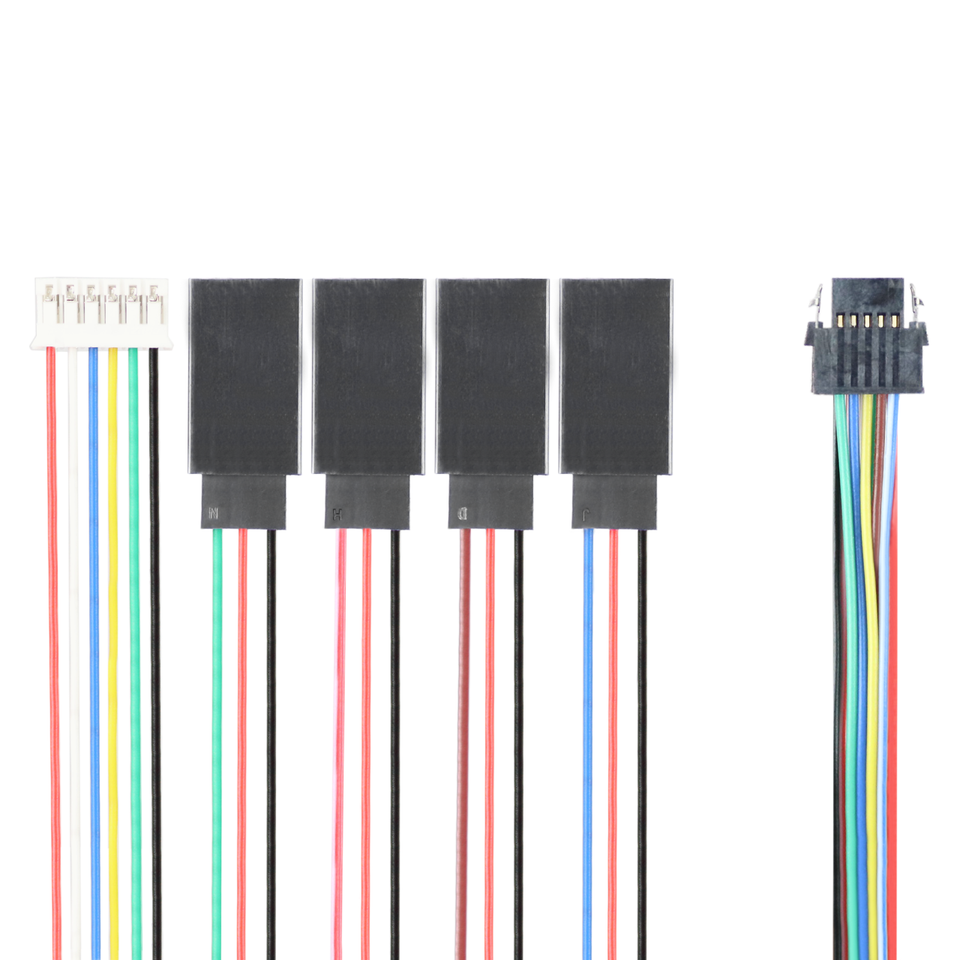

O Cabo adaptador para Data Port do SPARK Flex separa as funções padrões dos pinos da Data Port do SPARK Flex em conectores comuns para uso com sensores externos.
O conector de Data Port chaveado e travado garante um encaixe seguro e alinhado com o controlador SPARK Flex. Seu conector JST-PH de 6 pinos foi projetado para se conectar diretamente a um Encoder Through Bore REV conectando as saídas dos codificadores de quadratura e absolutos aos pinos do Data Port do SPARK Flex. Entradas adicionais, como Limit Switch e entradas analógicas, são divididas em conectores estilo PWM revestidos, 1 x 3 pinos, passo de 0,1″, que fornecem alimentação e aterramento, além do sinal de entrada.
Diagrama de fios:
