Esse PCB para extração de dados torna a conexão de sensores externos à porta de dados do Controlador SPARK MAX muito mais simples!
Funções:

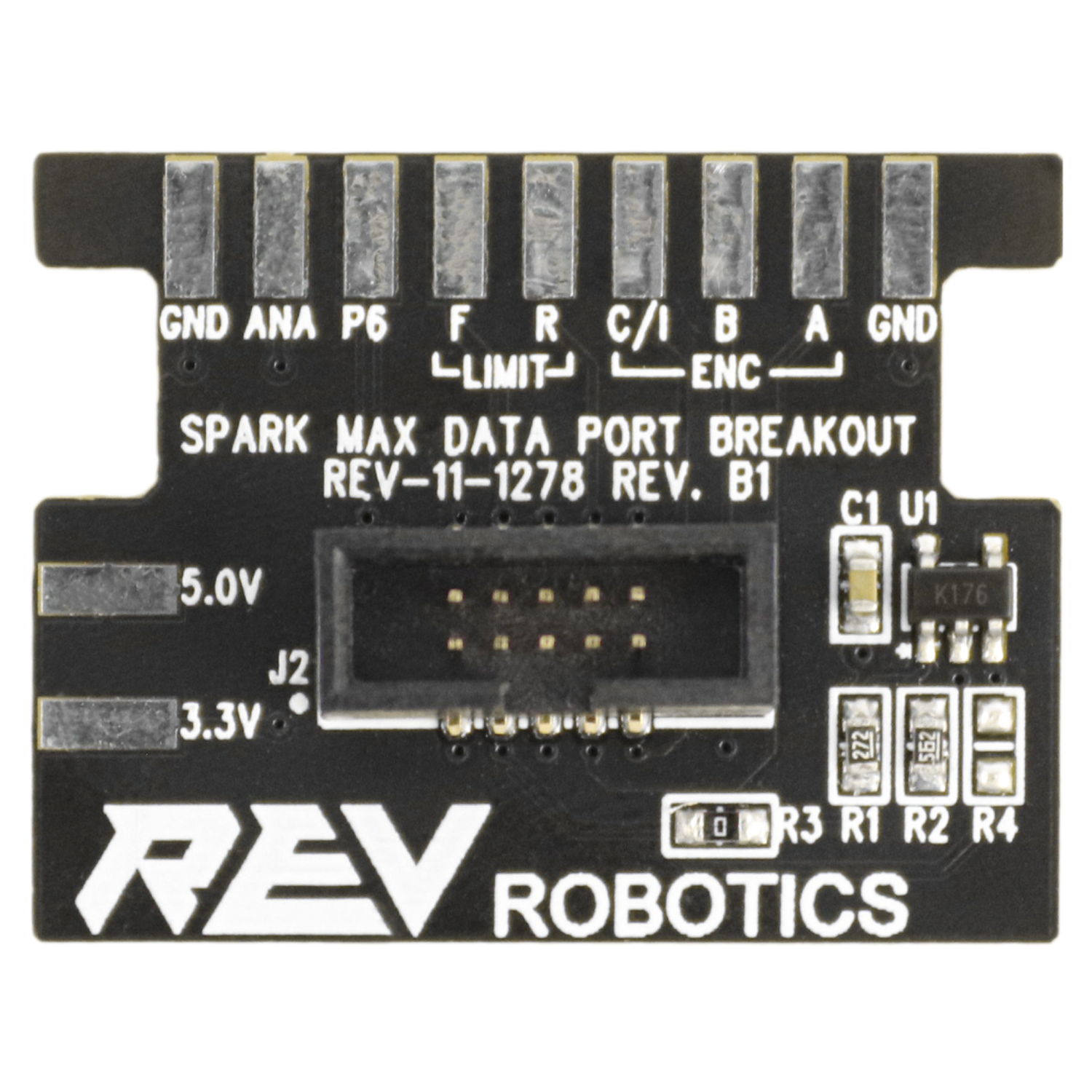

- Pontos de solda para cada pino da porta de dados
- Conversor de entrada analógica 5V para 3,3V
- Amplificador embutido mapeia sinais analógicos de 0 a 5V para a faixa nativa da entrada analógica do SPARK MAX (0 – 3,3v)
- Resistores configuráveis permitem ignorar o amplificador (mova o R3 para a posição R4)
- Conector passante para porta de dados
- Conecte outros sensores com cabos compatíveis com a porta de dados enquanto utiliza o PCB

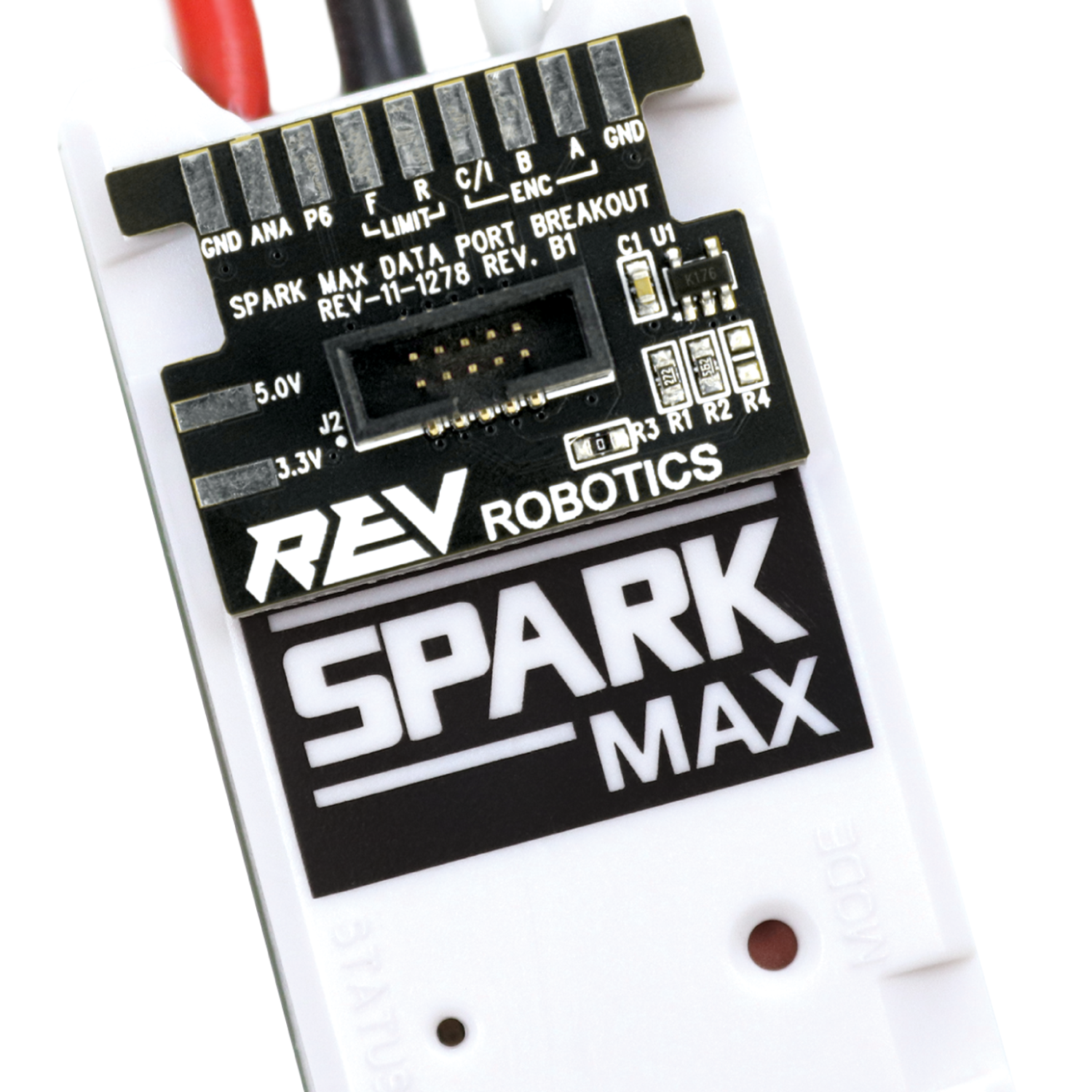

- Se acopla diretamente ao SPARK MAX
- Não precisa de cabo
- Se acopla de forma segura aos vãos de abraçadeira do SPARK MAX
Documentação:
- CAD
- Guia para uso de encoders com o SPARK MAX (em inglês)
- Diagrama elétrico da porta de dados (em inglês)
